USB port auf laptop-mainboard tauschen (löten), was ist zu beachten?
Hi Leute? Hab zuletzt, als ich bei einem Laptopnetzteil ein neues Kabel auf die Platine löten wollte, weil das alte gebrochen war, ziemlich Probleme gehabt, das Lötzinn war scheinbar eines mit einer höheren Schmelztemp. Oder so ähnlich, jedenfalls wollte das partout nicht flüssig werden. Bevor ich jetzt an meinem X220 so rumferkle wie damals an dem Netzteil, frag ich mal, ob ich da was beachten muss? Ich hab eine Löststation, wo man die Temp. Regeln kann, aber das display ist hin, daher kann man nur noch schätzen. Ich stells normalerweise immer auf Maximum. Und: die neun pins von der USB3 Buchse, die ich da ersatzweise vor mir liegen hab, liegen ganz schön nah beieinander. Öhm wie mach ich denn das, dass ich die nicht alle zusammenlöte :-) LG J -- Johannes mobile: +436802158231
Am 22/09/16 um 20:2 schrieb Johannes Stolba:
Hi Leute? Hab zuletzt, als ich bei einem Laptopnetzteil ein neues Kabel auf die Platine l�ten wollte, weil das alte gebrochen war, ziemlich Probleme gehabt, das L�tzinn war scheinbar eines mit einer h�heren Schmelztemp. Oder so �hnlich, jedenfalls wollte das partout nicht fl�ssig werden. Bevor ich jetzt an meinem X220 so rumferkle wie damals an dem Netzteil, frag ich mal, ob ich da was beachten muss?
Ich hab eine L�ststation, wo man die Temp. Regeln kann, aber das display ist hin, daher kann man nur noch sch�tzen. Ich stells normalerweise immer auf Maximum.
Und: die neun pins von der USB3 Buchse, die ich da ersatzweise vor mir liegen hab, liegen ganz sch�n nah beieinander. �hm wie mach ich denn das, dass ich die nicht alle zusammenl�te :-)
LG J -- Johannes mobile: +436802158231
ahoi am besten nimmst du fuer diesen job: - kapton tape - flussmittel - entloetlitze - eine hot air station wir haben so eine hot air station im metalab, ich hab die auch schon einmal mit vic repariert, ich bin mir aber unsicher ob die momentan funktioniert. wenn sie funktioniert klebst du zuerst grosszuegig kapton tape UM ie buchse damit keine anderen kleinen teile wegfliegen. dann machst du flussmittel auf die pins der buchse dann machst du da heissluft drauf und nimmst de buchse vorsichtig runter sobald das lot ueberall weich ist. dann reinigst du die pads mit entloetlitze dann machst du den enuen stecker drauf. wie das am besten geht haengt davon ab wie der stecker aussieht. vermutlich einfach mit loetzinn von der spule (das ganz feine 0.5mm) und dann die pins mit entloetlitze abziehen. ich bin morgen ab ca 13:00 im metalab fuer eine halbe stunde / stunde. wenn du da zeit hast komm vorbei und ich schau mir das mit dir an. :* -flo
Hi flo, danke dir, ich komm um ca. 13h. -- Johannes Stolba mobile: +436802158231
-----Original Message----- From: Metalab [mailto:metalab-bounces@lists.metalab.at] On Behalf Of overflo Sent: Thursday, September 22, 2016 8:22 PM To: Metalab General Discussion List <metalab@lists.metalab.at> Subject: Re: [Metalab] USB port auf laptop-mainboard tauschen (löten), was ist zu beachten?
Am 22/09/16 um 20:2 schrieb Johannes Stolba:
Hi Leute? Hab zuletzt, als ich bei einem Laptopnetzteil ein neues Kabel auf die Platine löten wollte, weil das alte gebrochen war, ziemlich Probleme gehabt, das Lötzinn war scheinbar eines mit einer höheren Schmelztemp. Oder so ähnlich, jedenfalls wollte das partout nicht flüssig werden. Bevor ich jetzt an meinem X220 so rumferkle wie damals an dem Netzteil, frag ich mal, ob ich da was beachten muss?
Ich hab eine Löststation, wo man die Temp. Regeln kann, aber das display ist hin, daher kann man nur noch schätzen. Ich stells normalerweise immer auf Maximum.
Und: die neun pins von der USB3 Buchse, die ich da ersatzweise vor mir liegen hab, liegen ganz schön nah beieinander. Öhm wie mach ich denn das, dass ich die nicht alle zusammenlöte :-)
LG J -- Johannes mobile: +436802158231
ahoi
am besten nimmst du fuer diesen job: - kapton tape - flussmittel - entloetlitze - eine hot air station
wir haben so eine hot air station im metalab, ich hab die auch schon einmal mit vic repariert, ich bin mir aber unsicher ob die momentan funktioniert.
wenn sie funktioniert klebst du zuerst grosszuegig kapton tape UM ie buchse damit keine anderen kleinen teile wegfliegen. dann machst du flussmittel auf die pins der buchse dann machst du da heissluft drauf und nimmst de buchse vorsichtig runter sobald das lot ueberall weich ist. dann reinigst du die pads mit entloetlitze dann machst du den enuen stecker drauf. wie das am besten geht haengt davon ab wie der stecker aussieht. vermutlich einfach mit loetzinn von der spule (das ganz feine 0.5mm) und dann die pins mit entloetlitze abziehen.
ich bin morgen ab ca 13:00 im metalab fuer eine halbe stunde / stunde. wenn du da zeit hast komm vorbei und ich schau mir das mit dir an.
:* -flo
_______________________________________________ Metalab mailing list Metalab@lists.metalab.at https://lists.metalab.at/mailman/listinfo/metalab
On Thu, Sep 22, 2016 at 08:21:55PM +0200, overflo wrote:
Am 22/09/16 um 20:2 schrieb Johannes Stolba:
Hi Leute?
Hallo Johannes!
Hab zuletzt, als ich bei einem Laptopnetzteil ein neues Kabel auf die Platine lï¿œten wollte, weil das alte gebrochen war, ziemlich Probleme gehabt, das Lï¿œtzinn war scheinbar eines mit einer hï¿œheren Schmelztemp.
Eher unwahrscheinlich, typisch ist fuer bleifreie Lote ~230ï¿œC und fuer verbleite ~180ï¿œC
Oder so ï¿œhnlich, jedenfalls wollte das partout nicht flï¿œssig werden.
Vermutlich war die thermische Masse recht hoch (Leiterbahnen, Fuellflaechen, moeglw. sogar Kuehlkoerper) und deshalb wurde das nichts.
Bevor ich jetzt an meinem X220 so rumferkle wie damals an dem Netzteil, frag ich mal, ob ich da was beachten muss?
Ich hab eine Lï¿œststation, wo man die Temp. Regeln kann, aber das display ist hin, daher kann man nur noch schï¿œtzen. Ich stells normalerweise immer auf Maximum.
Die meisten Loetstationen gehen bis 400ï¿œC, was definitiv zu viel fuer einen mini/micro USB connector ist also Vorsicht. Temperatur sollte sich dennoch leicht mit Hilfe eines Stueck Loetzinns bekannter Zusammensetzung einregeln lassen.
Und: die neun pins von der USB3 Buchse, die ich da ersatzweise vor mir liegen hab, liegen ganz schï¿œn nah beieinander. ï¿œhm wie mach ich denn das, dass ich die nicht alle zusammenlï¿œte :-)
An und fuer sich ist es schon okay wenn du die alle zusammen- loetest, solange du nachher mit ausreichend Flussmittel und einer Litze saubermachst (i.e. die Bruecken entfernst :)
LG J -- Johannes mobile: +436802158231
ahoi
am besten nimmst du fuer diesen job: - kapton tape - flussmittel - entloetlitze - eine hot air station
wir haben so eine hot air station im metalab, ich hab die auch schon einmal mit vic repariert, ich bin mir aber unsicher ob die momentan funktioniert.
wenn sie funktioniert klebst du zuerst grosszuegig kapton tape UM ie buchse damit keine anderen kleinen teile wegfliegen.
dann machst du flussmittel auf die pins der buchse dann machst du da heissluft drauf und nimmst de buchse vorsichtig runter sobald das lot ueberall weich ist.
Dazu gibt es noch ein paar Tricks die den Prozess deutlich vereinfachen, wie z.B.: - Ganze Platine in der betroffenen Gegend mit einer Heizplatte (Achtung, nicht zu heiss!) auf ca. 100-150ï¿œC bringen, das erleichtert die Arbeit dramatisch ohne Platine oder Bauteile zu gefaehrden (nicht fuer Plastik geeignet!!!). - Ein Niedertemperaturlot auf die bestehenden Kontakte aufbringen. Dieses vermischt sich mit dem anderen Lot und senkt den Schmelzpunkt der Legierung. - Einen "Hof" um das Bauteil bauen, damit sich die heisse Luft bei dem Bauteil staut und nicht uebrall anders.
dann reinigst du die pads mit entloetlitze machst du den enuen dann stecker drauf.
wie das am besten geht haengt davon ab wie der stecker aussieht. vermutlich einfach mit loetzinn von der spule (das ganz feine 0.5mm) und dann die pins mit entloetlitze abziehen.
Eine Alternative dazu ist die Pads gleichmaessig vorzu- verzinnen und den Stecker auch wieder mittels Heissluft (und ausreichend FLussmittel) aufzuloeten.
ich bin morgen ab ca 13:00 im metalab fuer eine halbe stunde / stunde. wenn du da zeit hast komm vorbei und ich schau mir das mit dir an.
Ein Bild waere in der Tat recht hilfreich um die optimale Vorgehensweise zu beurteilen. Best, Herbert
:* -flo
_______________________________________________ Metalab mailing list Metalab@lists.metalab.at https://lists.metalab.at/mailman/listinfo/metalab
Hi Herbert, danke für die super Tipps! Habs mit flo nach einigem schwitzen und kämpfen doch geschafft mittels Heißluft den alten Port auszubauen (und der Rechner läuft noch :-)). Jetzt bin ich auf der Suche nach der Nadel im Heuhaufen: dem richtigen USB-Port. Hatte vorab welche bestellt, die sich aber als unpassend herausstellten. Flo hat mir einen Link zu Aliexpress geschickt, wo ich alles durchsucht hab und einen gefunden habe, der schon recht nahe kommt, aber noch nicht 100%. Vielleicht sollt ichs mit dem probieren? https://de.aliexpress.com/store/product/Original-New-USB-Jack-Laptop-3-0-USB -jack-socket-port-connector-suitable-for-ASUS-N53/1726492_32306774084.html Hab hier mal Bilder vom Original-Port hochgeladen. Die hinteren Füßchen sind auf Gehäuseebene, die vorderen abstehend. Die Pinbelegung ist 5 zur Vorderseite und 4 zur Rückseite. https://goo.gl/pyk6l8 Die Frau Platzer von Cancom, die sonst recht hilfreich meine Ersatzteilanfragen für Lenovo Geräte bedient hat, reagiert seit Mittwoch nicht. Ich probiers mal telefonisch heute... LG J -- Johannes Stolba mobile: +436802158231
-----Original Message----- From: Metalab [mailto:metalab-bounces@lists.metalab.at] On Behalf Of Herbert Poetzl Sent: Sunday, September 25, 2016 9:49 PM To: Metalab General Discussion List <metalab@lists.metalab.at> Subject: Re: [Metalab] USB port auf laptop-mainboard tauschen (löten), was ist zu beachten?
On Thu, Sep 22, 2016 at 08:21:55PM +0200, overflo wrote:
Am 22/09/16 um 20:2 schrieb Johannes Stolba:
Hi Leute?
Hallo Johannes!
Hab zuletzt, als ich bei einem Laptopnetzteil ein neues Kabel auf die Platine löten wollte, weil das alte gebrochen war, ziemlich Probleme gehabt, das Lötzinn war scheinbar eines mit einer höheren Schmelztemp.
Eher unwahrscheinlich, typisch ist fuer bleifreie Lote ~230°C und fuer verbleite ~180°C
Oder so ähnlich, jedenfalls wollte das partout nicht flüssig werden.
Vermutlich war die thermische Masse recht hoch (Leiterbahnen, Fuellflaechen, moeglw. sogar Kuehlkoerper) und deshalb wurde das nichts.
Bevor ich jetzt an meinem X220 so rumferkle wie damals an dem Netzteil, frag ich mal, ob ich da was beachten muss?
Ich hab eine Löststation, wo man die Temp. Regeln kann, aber das display ist hin, daher kann man nur noch schätzen. Ich stells normalerweise immer auf Maximum.
Die meisten Loetstationen gehen bis 400°C, was definitiv zu viel fuer einen mini/micro USB connector ist also Vorsicht.
Temperatur sollte sich dennoch leicht mit Hilfe eines Stueck Loetzinns bekannter Zusammensetzung einregeln lassen.
Und: die neun pins von der USB3 Buchse, die ich da ersatzweise vor mir liegen hab, liegen ganz schön nah beieinander. Öhm wie mach ich denn das, dass ich die nicht alle zusammenlöte :-)
An und fuer sich ist es schon okay wenn du die alle zusammen- loetest, solange du nachher mit ausreichend Flussmittel und einer Litze saubermachst (i.e. die Bruecken entfernst :)
LG J -- Johannes mobile: +436802158231
ahoi
am besten nimmst du fuer diesen job: - kapton tape - flussmittel - entloetlitze - eine hot air station
wir haben so eine hot air station im metalab, ich hab die auch schon einmal mit vic repariert, ich bin mir aber unsicher ob die momentan funktioniert.
wenn sie funktioniert klebst du zuerst grosszuegig kapton tape UM ie buchse damit keine anderen kleinen teile wegfliegen.
dann machst du flussmittel auf die pins der buchse dann machst du da heissluft drauf und nimmst de buchse vorsichtig runter sobald das lot ueberall weich ist.
Dazu gibt es noch ein paar Tricks die den Prozess deutlich vereinfachen, wie z.B.:
- Ganze Platine in der betroffenen Gegend mit einer Heizplatte (Achtung, nicht zu heiss!) auf ca. 100-150°C bringen, das erleichtert die Arbeit dramatisch ohne Platine oder Bauteile zu gefaehrden (nicht fuer Plastik geeignet!!!).
- Ein Niedertemperaturlot auf die bestehenden Kontakte aufbringen. Dieses vermischt sich mit dem anderen Lot und senkt den Schmelzpunkt der Legierung.
- Einen "Hof" um das Bauteil bauen, damit sich die heisse Luft bei dem Bauteil staut und nicht uebrall anders.
dann reinigst du die pads mit entloetlitze machst du den enuen dann stecker drauf.
wie das am besten geht haengt davon ab wie der stecker aussieht. vermutlich einfach mit loetzinn von der spule (das ganz feine 0.5mm) und dann die pins mit entloetlitze abziehen.
Eine Alternative dazu ist die Pads gleichmaessig vorzu- verzinnen und den Stecker auch wieder mittels Heissluft (und ausreichend FLussmittel) aufzuloeten.
ich bin morgen ab ca 13:00 im metalab fuer eine halbe stunde / stunde. wenn du da zeit hast komm vorbei und ich schau mir das mit dir an.
Ein Bild waere in der Tat recht hilfreich um die optimale Vorgehensweise zu beurteilen.
Best, Herbert
:* -flo
_______________________________________________ Metalab mailing list Metalab@lists.metalab.at https://lists.metalab.at/mailman/listinfo/metalab
_______________________________________________ Metalab mailing list Metalab@lists.metalab.at https://lists.metalab.at/mailman/listinfo/metalab
On Mon, Oct 03, 2016 at 12:57:13PM +0200, Johannes Stolba wrote:
Hi Herbert,
Hey Johannes,
danke fï¿œr die super Tipps! Habs mit flo nach einigem schwitzen und kï¿œmpfen doch geschafft mittels Heiï¿œluft den alten Port auszubauen (und der Rechner lï¿œuft noch :-)).
Ich frag mal nicht was dran so schwer war und warum der Stecker jetzt so aussieht wie er aussieht :)
Jetzt bin ich auf der Suche nach der Nadel im Heuhaufen: dem richtigen USB-Port. Hatte vorab welche bestellt, die sich aber als unpassend herausstellten.
Ein Scan oder gutes Photo von der Platine (von oben) sowie des Steckers (damit man die Pinpositionen vermessen kann) waere sicher sehr hilfreich.
Flo hat mir einen Link zu Aliexpress geschickt, wo ich alles durchsucht hab und einen gefunden habe, der schon recht nahe kommt, aber noch nicht 100%. Vielleicht sollt ichs mit dem probieren?
https://de.aliexpress.com/store/product/Original-New-USB-Jack-Laptop-3-0-USB...
Dieser scheint ein Hybrid (SMT/THT) zu sein, der original Stecker war offenbar nur THT. Best, Herbert

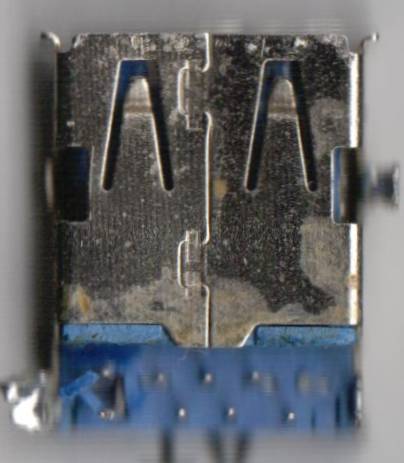

Hab hier mal Bilder vom Original-Port hochgeladen.
Die hinteren Fￜￜchen sind auf Gehￜuseebene, die vorderen abstehend.
Die Pinbelegung ist 5 zur Vorderseite und 4 zur Rï¿œckseite. https://goo.gl/pyk6l8
Die Frau Platzer von Cancom, die sonst recht hilfreich meine Ersatzteilanfragen fï¿œr Lenovo Gerï¿œte bedient hat, reagiert seit Mittwoch nicht. Ich probiers mal telefonisch heute...
LG J -- Johannes Stolba mobile: +436802158231
-----Original Message----- From: Metalab [mailto:metalab-bounces@lists.metalab.at] On Behalf Of Herbert Poetzl Sent: Sunday, September 25, 2016 9:49 PM To: Metalab General Discussion List <metalab@lists.metalab.at> Subject: Re: [Metalab] USB port auf laptop-mainboard tauschen (lï¿œten), was ist zu beachten?
On Thu, Sep 22, 2016 at 08:21:55PM +0200, overflo wrote:
Am 22/09/16 um 20:2 schrieb Johannes Stolba:
Hi Leute?
Hallo Johannes!
Hab zuletzt, als ich bei einem Laptopnetzteil ein neues Kabel auf die Platine lï¿œten wollte, weil das alte gebrochen war, ziemlich Probleme gehabt, das Lï¿œtzinn war scheinbar eines mit einer hï¿œheren Schmelztemp.
Eher unwahrscheinlich, typisch ist fuer bleifreie Lote ~230ï¿œC und fuer verbleite ~180ï¿œC
Oder so ï¿œhnlich, jedenfalls wollte das partout nicht flï¿œssig werden.
Vermutlich war die thermische Masse recht hoch (Leiterbahnen, Fuellflaechen, moeglw. sogar Kuehlkoerper) und deshalb wurde das nichts.
Bevor ich jetzt an meinem X220 so rumferkle wie damals an dem Netzteil, frag ich mal, ob ich da was beachten muss?
Ich hab eine Lï¿œststation, wo man die Temp. Regeln kann, aber das display ist hin, daher kann man nur noch schï¿œtzen. Ich stells normalerweise immer auf Maximum.
Die meisten Loetstationen gehen bis 400ï¿œC, was definitiv zu viel fuer einen mini/micro USB connector ist also Vorsicht.
Temperatur sollte sich dennoch leicht mit Hilfe eines Stueck Loetzinns bekannter Zusammensetzung einregeln lassen.
Und: die neun pins von der USB3 Buchse, die ich da ersatzweise vor mir liegen hab, liegen ganz schï¿œn nah beieinander. ï¿œhm wie mach ich denn das, dass ich die nicht alle zusammenlï¿œte :-)
An und fuer sich ist es schon okay wenn du die alle zusammen- loetest, solange du nachher mit ausreichend Flussmittel und einer Litze saubermachst (i.e. die Bruecken entfernst :)
LG J -- Johannes mobile: +436802158231
ahoi
am besten nimmst du fuer diesen job: - kapton tape - flussmittel - entloetlitze - eine hot air station
wir haben so eine hot air station im metalab, ich hab die auch schon einmal mit vic repariert, ich bin mir aber unsicher ob die momentan funktioniert.
wenn sie funktioniert klebst du zuerst grosszuegig kapton tape UM ie buchse damit keine anderen kleinen teile wegfliegen.
dann machst du flussmittel auf die pins der buchse dann machst du da heissluft drauf und nimmst de buchse vorsichtig runter sobald das lot ueberall weich ist.
Dazu gibt es noch ein paar Tricks die den Prozess deutlich vereinfachen, wie z.B.:
- Ganze Platine in der betroffenen Gegend mit einer Heizplatte (Achtung, nicht zu heiss!) auf ca. 100-150ï¿œC bringen, das erleichtert die Arbeit dramatisch ohne Platine oder Bauteile zu gefaehrden (nicht fuer Plastik geeignet!!!).
- Ein Niedertemperaturlot auf die bestehenden Kontakte aufbringen. Dieses vermischt sich mit dem anderen Lot und senkt den Schmelzpunkt der Legierung.
- Einen "Hof" um das Bauteil bauen, damit sich die heisse Luft bei dem Bauteil staut und nicht uebrall anders.
dann reinigst du die pads mit entloetlitze machst du den enuen dann stecker drauf.
wie das am besten geht haengt davon ab wie der stecker aussieht. vermutlich einfach mit loetzinn von der spule (das ganz feine 0.5mm) und dann die pins mit entloetlitze abziehen.
Eine Alternative dazu ist die Pads gleichmaessig vorzu- verzinnen und den Stecker auch wieder mittels Heissluft (und ausreichend FLussmittel) aufzuloeten.
ich bin morgen ab ca 13:00 im metalab fuer eine halbe stunde / stunde. wenn du da zeit hast komm vorbei und ich schau mir das mit dir an.
Ein Bild waere in der Tat recht hilfreich um die optimale Vorgehensweise zu beurteilen.
Best, Herbert
:* -flo
_______________________________________________ Metalab mailing list Metalab@lists.metalab.at https://lists.metalab.at/mailman/listinfo/metalab
_______________________________________________ Metalab mailing list Metalab@lists.metalab.at https://lists.metalab.at/mailman/listinfo/metalab
_______________________________________________ Metalab mailing list Metalab@lists.metalab.at https://lists.metalab.at/mailman/listinfo/metalab
Ich frag mal nicht was dran so schwer war und warum der Stecker jetzt so aussieht wie er aussieht :)
kannst schon fragen! wir haben keine pre-heat vorrichtung im metalab, haetten wir von unten vorheizen koennen waere das alles viel schmerzloser gegangen. so musste ich das halb tht- / halb smd-teil mit gewalt entfernen nachdem wir eine stunde lang dran rumgefrickelt haben. das probem war dass das lot sowohl in den tht "vias" war als auch auf der oeberflaeche und es sich mit unserer heatgun einfach nicht geloest hat. ich hab echt lang experimentiert mit airflow und temperatur und entloetlitze und flussmitel.. ich weiss eigentlich eh ganz gut was ich da mache. ich haette eigentlich eine legierung mit niedrigerem schmelzpunkt verwendet um das runterzubekommen. hatten wir aber im metalab nicht und nachem das ersatzteil ohnehin nicht gepasst hat, hab ich einfach die smd beine abgezwickt und dann die tht beinchen mit loetkoben und pumpe rausgeholt. ging nicht anders, war aber aber ende gut genug. schoen ist das aber nicht und ich bin auch nicht besonders stolz darauf. immerhin konnte ich erfolgreich helfen. :* -flo
On Mon, Oct 03, 2016 at 09:33:15PM +0200, overflo wrote:
Ich frag mal nicht was dran so schwer war und warum der Stecker jetzt so aussieht wie er aussieht :)
kannst schon fragen!
wir haben keine pre-heat vorrichtung im metalab, haetten wir von unten vorheizen koennen waere das alles viel schmerzloser gegangen.
Ich empfehle dafuer einfach eines der keramischen PTC elemente die es ausgesprochen guenstig auf eBay gibt, wie z.B. dieses: http://www.ebay.com/itm/PTC-heating-element-50W-AC-DC-12V-consistant-tempera...
so musste ich das halb tht- / halb smd-teil mit gewalt entfernen nachdem wir eine stunde lang dran rumgefrickelt haben.
das probem war dass das lot sowohl in den tht "vias" war als auch auf der oeberflaeche und es sich mit unserer heatgun einfach nicht geloest hat.
ich hab echt lang experimentiert mit airflow und temperatur und entloetlitze und flussmitel.. ich weiss eigentlich eh ganz gut was ich da mache.
ich haette eigentlich eine legierung mit niedrigerem schmelz- punkt verwendet um das runterzubekommen.
Da kann ich nur das CVP-520 von Alpha empfehlen. Ist ein (fast) eutektisches, bleifreies Lot welches es als Paste und Loetdraht gibt (und dazu noch recht guenstig). Schmelzpunkt ist knapp unter 139ï¿œC und wenn es mit geringen mengen Blei legiert wird (einfach mit ein wenig verbleitem Loetzinn mischen) faellt der Schmelzpunkt unter 100ï¿œC runter.
hatten wir aber im metalab nicht und nachem das ersatzteil ohnehin nicht gepasst hat, hab ich einfach die smd beine abgezwickt und dann die tht beinchen mit loetkoben und pumpe rausgeholt.
ging nicht anders, war aber aber ende gut genug.
schoen ist das aber nicht und ich bin auch nicht besonders stolz darauf.
Solange die Platine selbst nicht beschaedigt wurde ist es ziemlich egal wie das Teil herausgekommen ist, jedoch besteht bei langem 'herumwerkeln' immer die Gefahr, dass z.B. Leiter- bahnen in einem inneren Layer abreissen oder sich von einem aeusseren Layer loesen. Best, Herbert
immerhin konnte ich erfolgreich helfen.
:* -flo
_______________________________________________ Metalab mailing list Metalab@lists.metalab.at https://lists.metalab.at/mailman/listinfo/metalab
Hi Herbert, hi Flo, Lenovo (bzw. Cancom) hat leider nix gebracht.
Ein Scan oder gutes Photo von der Platine (von oben) sowie des Steckers (damit man die Pinpositionen vermessen kann) waere sicher sehr hilfreich.
Hab ich gemacht, und vermessen hab ich ihn auch: 13,1 x 17,0 x 5,75 mm Was meint ihr, wie könnte ich so ein Ding auftreiben? Ich schau schon mal nach defekten X220 Mainboards auf ebay... :-) LG J
Yippie, schon gefunden auf aliexpress :-) -- Johannes Stolba mobile: +436802158231
-----Original Message----- From: Metalab [mailto:metalab-bounces@lists.metalab.at] On Behalf Of Johannes Stolba Sent: Friday, October 7, 2016 6:35 PM To: 'Herbert Poetzl' <herbert@13thfloor.at> Cc: 'Metalab General Discussion List' <metalab@lists.metalab.at> Subject: Re: [Metalab] USB port auf laptop-mainboard tauschen (löten), was ist zu beachten?
Hi Herbert, hi Flo,
Lenovo (bzw. Cancom) hat leider nix gebracht.
Ein Scan oder gutes Photo von der Platine (von oben) sowie des Steckers (damit man die Pinpositionen vermessen kann) waere sicher sehr hilfreich.
Hab ich gemacht, und vermessen hab ich ihn auch:
13,1 x 17,0 x 5,75 mm
Was meint ihr, wie könnte ich so ein Ding auftreiben? Ich schau schon mal nach defekten X220 Mainboards auf ebay... :-)
LG J
